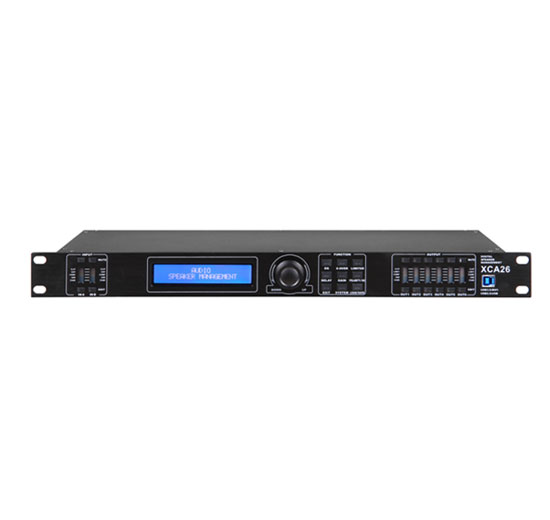

處理器
產品詳細介紹
功能特點：
96KHz采樣頻率，32-bit DSP處理器，24-bit A/D及D/A轉換；
有2輸入4輸出、有2輸入6輸出、有2輸入8輸出、有3輸入6輸出、有4輸入6輸出、有4輸入8輸出多種型號選擇，可靈活組合多種分頻模式，高、低通分頻點均可達20Hz～20KHz；
可通過USB,WIFI,RS485，INTERNET互聯網連接電腦；

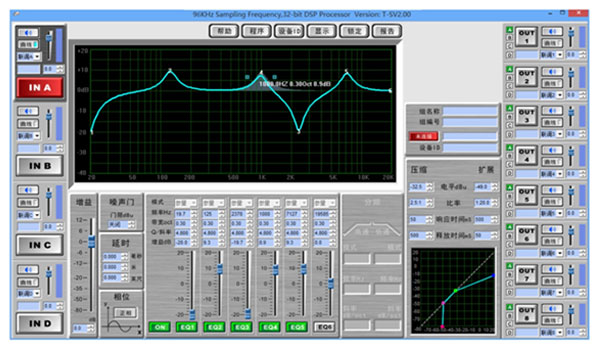

直接用面板的功能鍵和拔輪進行功能設置或是連接電腦通過PC控制軟件來控制，均十分方便、直觀和簡潔；
單機可存儲30種用戶程序；
可通過面板的SYSTEM按鍵來設定密碼鎖定面板控制功能，以防止參數被修改；
每個輸入和輸出均有6段獨立的參量均衡，調節增益范圍可達±20dB，同時輸出通道的均衡還可選擇Lo-shelf和Hi-shelf兩種斜坡方式；
2×24 LCD藍色背光顯示功能設置，6段LED顯示輸入/輸出的精確數字電平表、啞音及編輯狀態；
每個輸入和輸出均有延時和相位控制及啞音設置，延時最長可達1000ms，延時單位可選擇毫秒(ms)、米(m)、英尺(ft)三種；
輸出通道還可控制增益、壓限及選擇輸入通道信號，并能將某通道的所有參數復制到另外一個通道并能進行聯動控制；
可以通過USB接口或RS485接口連接中控來控制矩陣和通道的啞音
可以分功能鎖定，實現數據保密
輸入通道可調噪聲門
可通過WIFI連接電腦,并能通過互聯網實現遠程控制
|
技術參數 |
|
|
|
|
|
|
|
型號 |
XCA24 |
XCA26 |
XCA28 |
XCA36 |
XCA46 |
XCA48 |
|
輸入通道及插座 |
2路XLR母卡儂座 |
2路XLR母卡儂座 |
2路XLR母卡儂座 |
3路XLR母卡儂座 |
4路XLR母卡儂座 |
4路XLR母卡儂座 |
|
輸出通道及插座 |
4路XLR公卡儂座 |
6路XLR公卡儂座 |
8路XLR公卡儂座 |
6路XLR公卡儂座 |
6路XLR公卡儂座 |
8路XLR公卡儂座 |
|
輸入阻抗 |
平衡：20KΩ |
|
|
|
|
|
|
輸出阻抗 |
平衡：100Ω |
|
|
|
|
|
|
PC接口 |
面板1個USB接口、后板2個RS485接口(RJ-45座) |
|
|
| ||
|
共模擬制比 |
>78dB(1KHz) |
|
|
|
|
|
|
輸入范圍 |
≤+25dBu |
|
|
|
|
|
|
頻率響應 |
20Hz-20KHz(-0.5dB) |
|
|
|
| |
|
信噪比 |
>118dB |
|
|
|
|
|
|
失真度 |
<0.002% OUTPUT=0dBu/1KHz |
|
|
|
| |
|
通道分離度 |
>88dB(1KHz) |
|
|
|
|
|
|
輸入通道功能 |
|
|
|
|
| |
|
輸入啞音 |
每個通道設立單獨啞音控制 |
|
|
|
| |
|
輸入音量 |
調節范圍：-80dB-+12dB、步距為0.2dB |
|
|
| ||
|
輸入延時 |
每個輸入通道有單獨延時控制，調節范圍0-1000ms，小于10ms，步距為21us；10ms-20ms,步距為84us；大于20ms，步距為0.5ms | |||||
|
輸入相位 |
同相(+) 或反相 (-) |
|
|
|
| |
|
輸入均衡 |
每輸入通道設6個參量均衡，在Parameter下調整參數為：中心頻率點：20Hz-20KHz、共239個頻點 帶寬：0.05oct-3oct、步距為0.05oct 增益：-20dB-+20dB、步距為0.1dB | |||||
|
輸入壓縮 |
門限值:-40dBu~+20dBu、步距為0.5dBu; 壓縮比：1.0:1~20:1 小于2.0:1時，步距為0.1 大于2.0:1時，步距為0.5； 響應時間：.3mS~200mS,小于1mS,步距為0.1mS 大于1mS,步距為1mS 釋放時間：50mS~5000mS 步距為1mS | |||||
|
輸入擴展 |
門限值:-40dBu~+20dBu、步距為0.5dBu; 擴展比：1:1.0~1:20 小于1:20時，步距為0.1 大于1:2.0時，步距為0.5； 響應時間：50mS~500mS,步距為1mS 釋放時間：0.3mS~200mS 小于1mS,步距為0.1mS 大于1mS,步距為1mS | |||||
|
輸出通道功能 |
|
|
|
|
| |
|
輸出啞音 |
每個通道設立單獨啞音控制 |
|
|
|
| |
|
輸入選擇 |
每個輸出通道可單獨選擇不同的輸入通道，也可以選擇輸入通道的任意組合 |
| ||||
|
輸出增益 |
調節范圍：-80dB-+12dB、步距為0.2dB |
|
|
| ||
|
輸出延時 |
每個輸入通道有單獨延時控制，調節范圍0-1000ms，小于10ms，步距為21us；10ms-20ms,步距為84us；大于20ms，步距為0.5ms | |||||
|
輸出相位 |
同相(+) 或反相 (-) |
|
|
|
| |
|
分頻器設置 |
每個輸出通道可單獨設置低通濾波器（LPF）和高通濾波器（HPF），可調整參數為：濾波器類型：Linkwitz-Riley/Bessel/Butterworth 頻率轉折點：20Hz-20KHz、共239個頻點 衰減斜率：12dB/oct、18dB/oct、24dB/oct、30dB/oct、36dB/oct、42dB/oct、48dB/oct | |||||
|
壓縮設置 |
門限值:-40dBu~+20dBu、步距為0.5dBu; 壓縮比：1.0:1~20:1 小于2.0:1時，步距為0.1 大于2.0:1時，步距為0.5； 響應時間：0.3mS~200mS,小于1mS,步距為0.1mS 大于1mS,步距為1mS 釋放時間：50mS~5000mS 步距為1mS | |||||
|
限幅器設置 |
每個輸出通道可單獨設置限幅器，可調整參數為：門限值：-40dBu~+20dBu、步距為0.5dBu 起動時間：0.3ms~200ms、小于1ms，步距為0.1ms；大于1ms，步距為1ms 釋放時間：50ms~5000ms | |||||
|
輸出均衡 |
每個輸出通道可設6個均衡，均衡方式可選擇Parameter/Lo-Shelf/Hi-Shelf。A、 在Parameter狀態下可調整參數為：中心頻率點：20Hz-20KHz、共239個頻點 帶寬：0.05oct-3oct、步距為0.05oct 增益：-20dB-+20dB、步距為0.1dB B、 在Lo-Shelf和Hi-Shelf狀態下可調整參數為： 中心頻率點：20Hz-20KHz、共239個頻點 斜率：6dB/12dB 增益：-20dB-+20dB、步距為0.1dB | |||||
|
處理器 |
96KHz采樣頻率，32-bit DSP處理器，24-bit A/D及D/A轉換 |
|
| |||
|
顯示 |
2×24 LCD藍色背光顯示設置，6段LED顯示輸入/輸出的精確數字電平表、啞音及編輯狀態 | |||||
|
功耗 |
≤25瓦 |
|
|
|
|
|
|
電源 |
AC110V/220V 50/60Hz |
|
|
|
| |
|
產品尺寸(寬×深×高) |
482×228×44mm |
|
|
|
|
|
|
凈重 |
4.1kg |
|
|
|
|
|
|
運輸尺寸(寬×深×高) |
1PC:555X325X98mm/0.0177m³ 6PCS:569X339X612mm/0.1180m³ |
|
| |||
|
毛重 |
1PC:5(kg) 6PCS:31.5(kg) |
|
|
|
| |
